Ú vod
V časopise Praktická elektronika srpen, září 2016 je
publikována konstrukce konvertoru , stavební návod, návrhy
tištěných spojů a fotodokumentace.
V závěru publikace jsem čtenářům slíbil další informace a při přípravě
jsem zjistil, že jich je tak velké množství, že bude lepší jen
naznačit, kam si pro ně zajít a nechat na čtenářích jejich konkrétní
výběr.

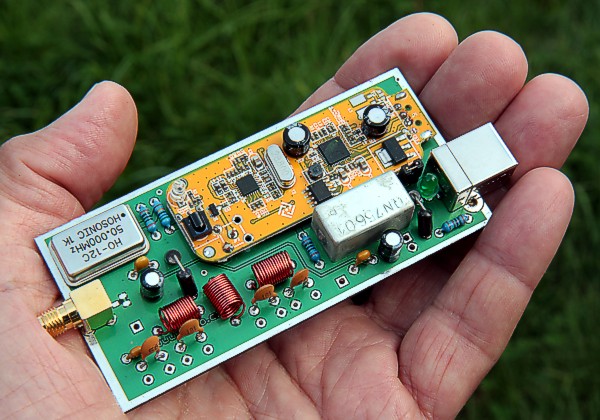

Publikovaný konvertor (provedení se samonosnými cívkami na vstupu ...)
Publikovaný konvertor (blokové schéma)
a
KMITOČTOVÝ PLÁN
Publikovaný
konvertor (schéma zapojení)
Publikovaný
konvertor (osazení součástkami)
Publikovaný
konvertor (připravil jsem inovovanou DPS)
Inovace spočívá v tom, že zohledňuje náklady na výrobu
velmi kvalitního tištěného spoje (firma GATEMA Boskovice) a nabízí dvě
varianty osazení. Základní varianta je osázena tzv. vývodovými
součástkami, se kterými mohou spolehlivě manipulovat i naprostí
začátečníci - hobby elektronici - takto sestavený konvertor je plně
funkční v základních požadavcích na konverzi signálů z krátkých vln do
pásma UKV. Volný prostor na dolní části tištěného spoje se přímo
nabízel o doplnění SMD součástkami, které zlepšují vlastnosti
konvertoru (výstupní filtr oscilátoru a výstupní filtr za směšovačem).
Co můžete získat pro stavbu konvertoru:
1. jen tištěný spoj (DPS - červená deska -
vývodové + SMD součástky) ... 150 Kč
2. stavebnici konvertoru ( jen základní varianta +DPS,
bez SMD součástek) ... 450 Kč
3. sestavený konvertor (základní varianta) ... 650 Kč
Varianty 1-3 jsou vybaveny kompletní stavební
dokumentací a aktuálním programem SDR#
X. DVB- RTL Dongle, který pak budete vkládat do konvertoru ...
... si koupíte sami, téměř v každé prodejně s PC a TV
a nebo například na portálu eBay
... mrkněte, jak to vypadá zevnitř, po odstranění
plastového krytu ...
Ostatní dokumentaci - včetně souborů z návrhového
systému EAGLE poskytuji volně každému zájemci, který si o ni napíše na
emgo@emgo.cz
. Zatím ji nevystavuji na netu, protože bych si chtěl ověřit nakolik
se projeví zájem například mezi studenty ...
Studenty by mohla zajímat
rozšířená varianta
konvertoru, která přináší zlepšené vlastnosti, ale hlavně -
poskytuje větší prostor k
experimentům se součástkami SMD a to je hlavním cílem této
publikace.
Elegantní
kovová skřínku BOPLA
ALUBOS typ ABPH 600-0100
pro vestavění modulu
konvertoru lze objednat samostatně
u:
ELING Bohemia
eling@eling.cz
, nebo RMC Slovakia
rmc@psg.sk
Ing. Michal Rafaj.
Cena
skřínky BOPLA
ALUBOS typ ABPH 600-0100
ovšem není mírná, proto se nabízí i varianta
skříňky z přířezů materiálu na výrobu tištěných spojů - FR4,
tloušťky 1,5mm, s oboustrannou Cu vrstvou.
Další informace:
Stahněte si aktuální komunikační program
SDR-SHARP,
není jediný, ale
osvědčil se mi ...
Mocným nástrojem vyhledávání na webu je
GOOGLE
, tak jej účinně použijte.
Stačí zadat heslo
"SDR converter"
a odkazy se
budou nabízet....
Připravil jsem několik vstupů ,
například zde jsou uvedeny základní odkazy na problematiku SDR - RTL:
http://www.rtl-sdr.com/about-rtl-sdr/ v angličtině, ale vy si
poradíte ... (https://translate.google.com/)
Odkazy ke studiu - seznam vstupních adres do internetu
(bez záruky - internet žije :-)
[ 1 ] http://mujweb.cz/kpazourek/ham/sdr_prednaska5.pdf
[ 2 ] http://yu1lm.qrpradio.com/
[ 3 ] http://www.google.com/patents/US6230000
[ 4 ] http://radio.ok1cjb.cz/
[ 5 ] http://yu1lm.qrpradio.com/DR3X%20HF%20SDR%20RECEIVER-YU1LM.pdf
[ 6 ] http://www.flexradio.com/support/downloads/
[ 7 ] http://www.rfspace.com/RFSPACE/Support.html
[ 8 ] http://websdr.camras.nl:8901/
[ 9 ] http://sdr.hkfree.org:8901/
[ 10 ] http://websdr.hrad-doubravka.cz/
[ 11 ] http://websdr.cz:8901/
[ 12 ] http://websdr.org/
[ 13 ] https://www.youtube.com/watch?v=QW4v4wXmJg0
[ 14 ] https://www.george-smart.co.uk/wiki/FunCube_Upconverter
[ 15 ] http://www.hadex.cz/info/
[ 16 ] http://www.zajic.cz/1300lcd/1300lcd.htm
[ 17 ] http://www.electroschematics.com/835/rfsim99-download/
[ 18 ] https://www.bopla.de/ , https://www.bopla.de/en/enclosure-technology/product/alubos/alubos-600-enclosure-profiles.html
[ 19 ] https://www.youtube.com/watch?v=z7Tu8NXu5UA
[ 20 ] http://sdr.ipip.cz/software
[ 21 ] http://www.rtl-sdr.com/big-list-rtl-sdr-supported-software/
[ 22 ] http://www.sdrsharp.com
[ 23 ] http://www.atouk.com/SDRSharpQuickStart.html
[ 24 ] http://airspy.com/download/
[ 25 ] http://rtl-sdr.ru/page/instrukcija-po-ustanovke-sdrsharp
[ 26 ] http://www.rtl-sdr.com/rtl-sdr-quick-start-guide/
[ 27 ] https://www.youtube.com/watch?v=63cd6_UHprI
[ 28 ] http://www.rtl-sdr.com/review-usa-tcxo-modified-rtl-sdr-dongle
[ 29 ] http://www.rtl-sdr.com/passively-cooling-the-rtl-sdr-with-a-thermal-gap-pad/
[ 30 ] http://macgyver.sh.cvut.cz/
[ 31 ] macgyver@siliconhill.cz
[ 32] http://emgo.cz/
|
