Neues
Empfängermodell RX134141MHz & Programm WXtoIMG
Einfach aufzubauende Anlage für
Wettersatellitenempfang...
RX134141MHZ/USB
Dieser
134-141/(155)-MHz-Wettersatellitenemfänger
(NOAA und Meteosat) mit LCD Display ist als Bauteilsatz oder Fertiggerät
erhältlich; dazu passend gibt es den Wettersatelliten-LNB.

Der
mikrokontrollergesteuerte Empfänger verfügt über
folgende Modi:
1. Manual_Mode:
Manuelle Wahl der Festfrequenzen oder Einstellen einer beliebigen Frequenz im
10kHz-Raster (134 - 141MHz)
2.
Manual_ScanMode:
Manuelle Wahl über alle Satellitenfrequenzen
(
137.20 ..
137.10 .. 137.40
.. 137.50 .. 137.62
.. 137.91 .. 137.30
.. 137.70 .. 137.80
.. 137.85
)
3
Auto_ScanMode:
Automatischer Suchlauf über alle Satellitenfrequenzen mit Auto-Stop bei Empfang eines Satellitensignals
2400 Hz (
137.20 ..
137.10 .. 137.40
.. 137.50 .. 137.62
.. 137.9125 .. 137.30
.. 137.70 .. 137.80
.. 137.85
)
4.
WXtoIMG_ScanMode:
Automatischer Suchlauf über alle Satellitenfrequenzen
(
137.20 ..
137.10 .. 137.40
.. 137.50 .. 137.62
.. 137.91 .. 137.30
.. 137.70 .. 137.80
.. 137.85 ) ...
Kommunikationsadapter
WXTOIMG SW
- RS232/USB
- PC-COM
|
Technische Daten des Empfängers
|
Frequenzbereich: |
134 (7) - 141 MHz
in 10-/12,5-kHz-Schritten |
|
PLL 10-kHz-Schritten: |
10,0 kHz oder wahlweise 12,5 kHz |
|
Empfindlichkeit |
0,25uV (rms-type) bei 12dB SINAD |
|
Zwischenfrequenz
: |
10,7 MHz und 455 kHz |
|
Tondekoder/PLL
SE567: |
2400 Hz |
|
Bandbreite
2. ZF
: |
30 kHz/ - 3 dB
oder wahlweise
15 kHz |
|
Betriebsspannung: |
DC 9 V (max.12 V) |
|
Stromaufnahme: |
70-90
mA,
according to the loudness level setting,
mit LNC 250-500 mA |
|
Power Connector: |
3 mm (+
pole is inside of the jack pin, - pole
is on its surface!!!) |
|
Scan-Funktion
WXtoIMG |
Yes
/ 10 -channel, controlled by the uP [USB
-
RS232 ] |
|
Scan-Funktion
weitere: |
Yes - 2400 Hz stop point
- function controlled by the uP |
|
S-METER:
(analog und digi) |
Yes |
|
Squelch(
SQL ): |
vorhanden |
|
Antenne
anschlüsse: |
"1x BNC" type |
|
Display: |
LC-Display
einzeilig, mit 16 Stellen |
|
Lautsprecher
anschlüsse: |
(or
Headphones) external 8-25 Ohms, CINCH
connectors |
|
PC
anschlüsse audio/data COM: |
Soundkarte
über steckerloses
kabel/RS232
kabel |
|
Gehäusegröße: |
225x200x70 mm |
|
|
Der
134...141-MHz - (alternativ 144...146 MHz
und 155..159 MHz)
Wettersatellitenemfänger (NOAA und Meteosat-7) mit
LCD Display von Miroslav Gola, OK2UGS aus den Prakticka Elektronika -
ELECTUS 1999 ( alt Modell ) ist nun sowohl als Bauteileisatz wie auch als
Fertiggerät lieferbar (neu
Modell fertig bestückte und abgeglichene
Geräte und baukasten ). Der
Empfänger RX137141MHz
wird bereits seit dem Jahr 1998 gefertigt und schrittweise werden in die Einschaltung verschiedene Verbesserungen der technischen Parameter eingelegt...
Aktueller Preis hier:
-
Fertig bestückte und abgeglichene
Geräte
RX134141MHZ + CD-ROM belaufen sich auf
125 EUR
-
Fertig bestückte und abgeglichene
Geräte
RX134141MHZ USB + CD-ROM belaufen sich auf
145 EUR
-
Fertig bestückte und abgeglichene
Geräte
RX134141MHZ + CD-ROM ( Gehäuse Bopla
)
241 EUR
-
Baukasten
RX134141MHZ (MC3362P, SAA1057, ATMEL
AT89C2051, LCD-Display, SMCC Drossel, 4-MHz- Grundwellenquarz, 10,245-MHz-Grundwellenquarz,
455-kHz-Demodulatorkreis, Filter 10,7MHz/200kHz, Filter 455kHz/30kHz,
MC7805, Kondensatoren (Keramik), Kein Spulenwickeln notwendig, da Fertigspule dem Bausatz beiliegt.
Widerstände, Leiterplatte des
Wettersatellitenemfängers + Bestückungs & Schaltplan sowie einer
detailierten Aufbauanweisung
CD-ROM, ... ) -
76 EUR
-
Eine Platine mit allen Halbleitern
+ CD-ROM
kostet
51 EUR
-

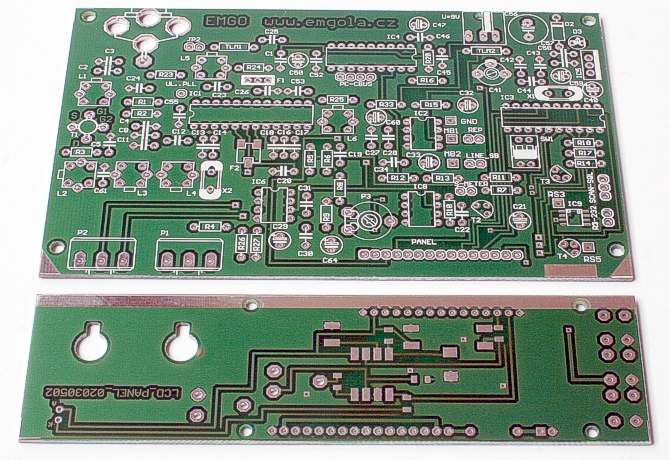

Eine Platine (
2 PCB -
Analogteil und Digitalteil + CD-ROM) kostet
10 EUR
-
ATMEL
AT89C2051 (mit dem Programm für Kommunikationsadapter WXTOIMG/RS232/PC-COM)
-
22 EUR
-
CD-ROM -
20 EUR
Die Lieferzeit für Fertiggeräte
Wettersatellitenemfänger (Meteosat und NOAA) mit LCD Display beträgt etwa
ein bis
zwei Wochen.
Wie bestellen:
Wie bezahlen:
(my PayPal account: emgo@vuhz.cz )
oder Postal cover ( registered letter )
oder Banküberweisung ( Bank transfer ).
Postgebühr
(Luftpost) :
7,5 EUR ( nach Masse Päckchen 500 Gramm .. 1 x Baukasten oder Fertiggeräte )
12,5 EUR ( nach Masse Päckchen 500
- 1000 Gramm )
20 EUR ( nach Masse Päckchen
1000 - 2000 Gramm )
Hier wir
sehen älter Modell (Verkauf bis Frist August 2010 )
20.07.2006)
Die Frequenz von NOAA 18 wurde auf
137.9125 MHz geändert
NOAA 18 änderte die Frequenz von 137.10
MHz auf 137.925 MHz am 20. Juli 2006. Für eine Mehrheit von Anwendern
wird es trasparent sein - die WXtolmg wird automatisch ihre
Frequenztabelle aktualisieren sobald die Keplers aktualisiert werden.
Mein Empfänger RX134141MHz is auf Frequenz 137.9125 oder 137.10MHz
vorbereitet ( 137.20 .. 137.10 .. 137.40 .. 137.50 .. 137.62 .. 137.91 ..
137.30 .. 137.70 .. 137.80 .. 137.85 ). Sie sollten die
Version 2.7.3
SW WXtolMG aktualisieren um völlig die Unterstützung von NOAA 18 zu
ermöglichen.
NOAA 18 frequency
changed to 137.9125 MHz
NOAA 18 has changed frequency
from 137.10 MHz to 137.925 MHz on 20 July 2006.
For most users, this will be transparent --
WXtoImg will automatically update it's frequency table when the Keplers are
updated.
My
receiver
RX134141MHz is ready for frequency 137,9125 or 137.10MHz ( 137.20 ..
137.10 .. 137.40 .. 137.50 .. 137.62 .. 137.91 .. 137.30 .. 137.70 .. 137.80
.. 137.85 )
You should download
version 2.7.3 SW WXtoIMG
to fully enable NOAA 18 support.
(04.01.2006)
NOAA 18 änderte die
Frequenz auf 137.10 MHz
NOAA 18 änderte die Frequenz von 137.9125 MHz auf 137.1000 MHz am 4. Januar
2006. Für die Mehrheit von Benutzern wird das transparent sein -- WXtoImg
wird automatisch ihre Frequenztabelle aktualisieren wenn Keplers
aktualisiert sind. Mein Empfänger RX134141MHz ist für die Frequenz 137,10MHz
vorbereitet ( 137.20 .. 137.10 .. 137.40 .. 137.50 .. 137.62 .. 137.91 ..
137.30 .. 137.70 .. 137.80 .. 137.85 )
Sie sollten die
Version
2.7.3
SW WXtoIMG
aktualisieren, um eine volle Unterstützung des NOAA 18 zu ermöglichen.
NOAA 18 frequency changed to 137.10
MHz
NOAA 18 has changed the frequency from 137.9125
MHz to 137.1000 MHz on 4 January 2006. For most users, this will be
transparent -- WXtoImg will automatically update its frequency table
when the Keplers are updated. My receiver RX134141MHz is ready for frequency
137.10MHz ( 137.20 .. 137.10 .. 137.40 .. 137.50 .. 137.62 .. 137.91
.. 137.30 .. 137.70 .. 137.80 .. 137.85 )
You should download
2.7.3 SW
WXtoIMG version so that the NOAA 18 support could be fully enabled.
von Vandenberg Californien
starten!
Am
20.05.2005, 1022 UTC hob die Boeing Delta II von der Vandenberg Air Force
Base ab.
Alle Deployments (Solar-Array, VTX, SAR, UD Antennen) wurden nominal um
1148UTC abgeschlossen. Nachsteuerung der Umlaufbahn und Übergabe in den
Orbit erfolgte 1150UTC>>>
Publikation...
Wettersatellitenempfänger
für 137 bis 141 MHz
Funkamateur
3/2004/256-259 ..
4/2004/368-371
NORAD Two-Line Element Sets Current Data
Satellite Status Information (Satellite NOAA 12, NOAA 15, NOAA 17, NOAA 18)
NOAA SATELLITES AND INFORMATION
Hinweisen, neu Erzeugnis
>>> RX - 134 - 141 MHz
>>>
